48600 Kč
Objednat

Dům v zavinutkách (R2)

dvougenerační dům | přízemní s obytným podkrovím

photo 1 garáž, 12 pokojů, 2 kuchyní, 4 koupelny, spíž, kotelna, šatna, krb

Plocha domu: 301.4 m2
  + garáž 37.2 m2

Pozemek: 22 m x 29 m
Výška domu: 8.92 m
Zastavěný prostor: 1536 m3
Zastavěná plocha: 244.1 m2

Počet pokojů: 12
Počet koupelen: 4
Podlaží: 1
Počet míst v garáži: 2


  • Technologie
  • Pohledy
  • Řezy
  • Situace
  • Půdorys - přízemí
  • Půdorys - podkroví
  • Zařazení




photo 2
TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren v14 cm, omítka
- strop: železobetonová deska
- půdní nadezdívka: 88 cm
- střecha: valbová střecha, vazba krovu dřevěná, střešní krytina pálená nebo betonová taška
- kotel: plyn

Sklon střechy: 38°

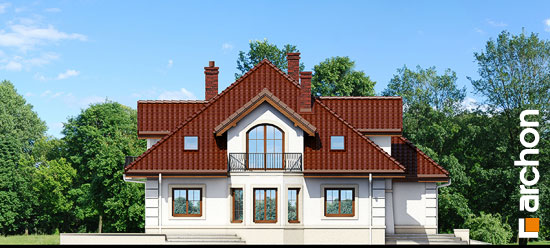

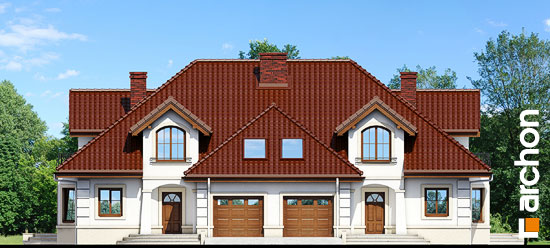

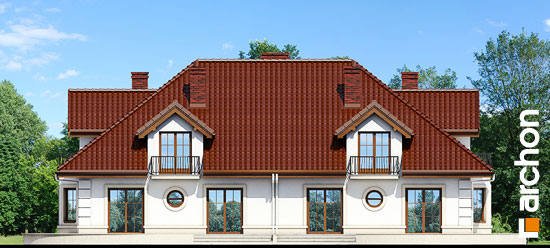

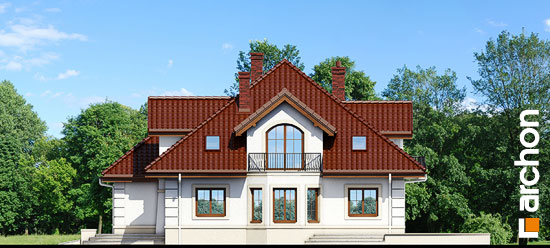

Elevation

Elevation

Elevation

Elevation

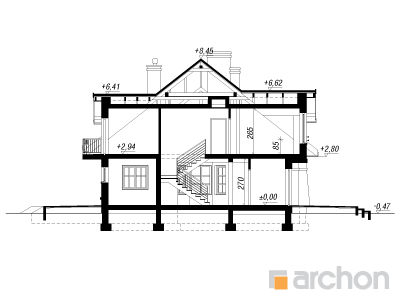

Cross secction

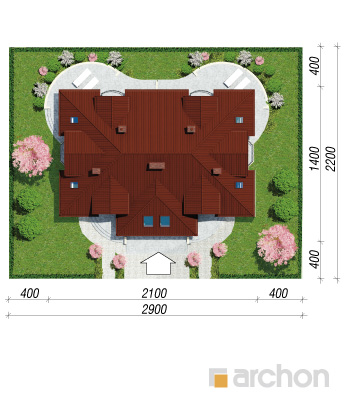

Building Lot

přízemí

 PokojVýměra
1. Zádveří 3.9 m2
2. Hala 3.2 m2
3. Spíž 1.3 m2
4. Kuchyň 9.6 m2
5. Obývací pokoj 36.1 m2
6. Pokoj 11 m2
7. Předsíň 4.7 m2
8. Koupelna 3.4 m2
9. Kotelna 3.6 m2
10. Garáž 18.6 m2
11. Zádveří 3.9 m2
12. Hala 3.2 m2
13. Spíž 1.3 m2
14. Kuchyň 9.6 m2
15. Obývací pokoj 36.1 m2
16. Pokoj 11 m2
17. Předsíň 4.7 m2
18. Koupelna 3.4 m2
19. Kotelna 3.6 m2
20. Garáž 18.6 m2
 Celkem190.8 m2
Otočit o 90 stupňů Natočit

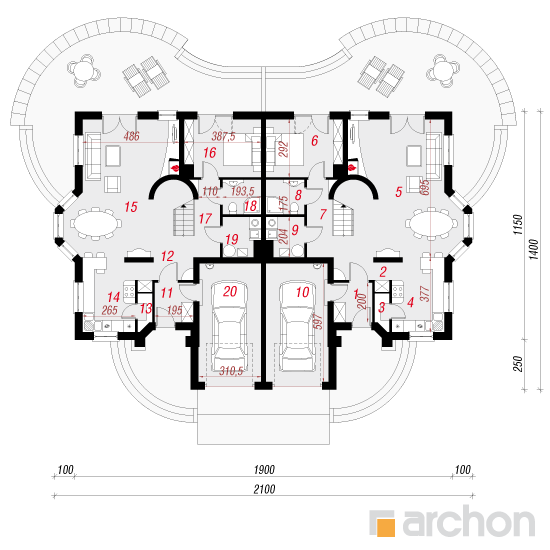

Obrázek přízemí

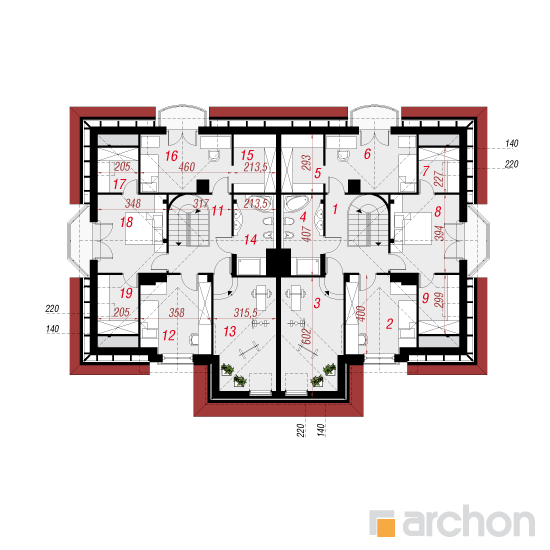

podkroví

 PokojVýměra
1. Hala + schodiště 12.3 m2
2. Pokoj 11.2 m2
3. Rekreační místnost 12.1 m2
4. Koupelna 7.8 m2
5. Šatna 3.7 m2
6. Pokoj 10.2 m2
7. Šatna 1.7 m2
8. Pokoj 12.6 m2
9. Šatna 2.3 m2
10. Hala + schodiště 12.3 m2
11. Pokoj 11.2 m2
12. Rekreační místnost 12.1 m2
13. Koupelna 7.8 m2
14. Šatna 3.7 m2
15. Pokoj 10.2 m2
16. Šatna 1.7 m2
17. Pokoj 12.6 m2
18. Šatna 2.3 m2
 Celkem147.8 m2
Otočit o 90 stupňů Natočit
Obrázek podkroví
